트로리바
　
　
■ 트로리 바 타입 (TROLLEY BAR TYPE)
　

주행, 횡행, 크레인 설치시 사용하여 각종 전기기기의 전원공급 장치로써 SYSTEM의 합리적인 운용에 효과적이며 CABLE 배선방식에서 탈선 화재위험을 전면 개선해 능률을 높이고 안전성, 내구성, 경제성을 포함한 우수한 작품입니다.
　
　

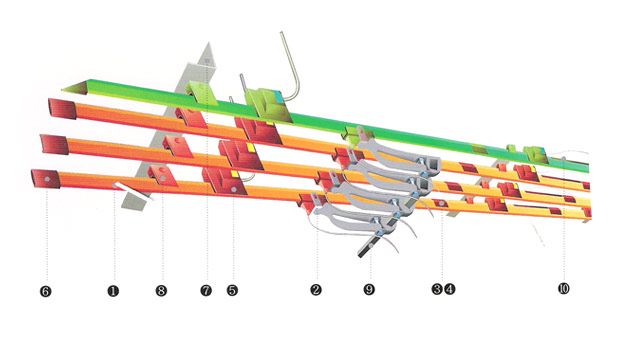

번호 명 칭 비 고

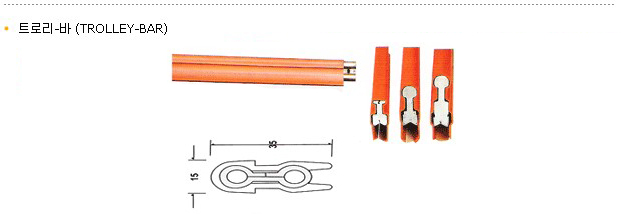

1  트로리바 (TROLLEY-BAR)  60A, 90A, 200A, 300A, 500A, 800A, 1000A, 1200A

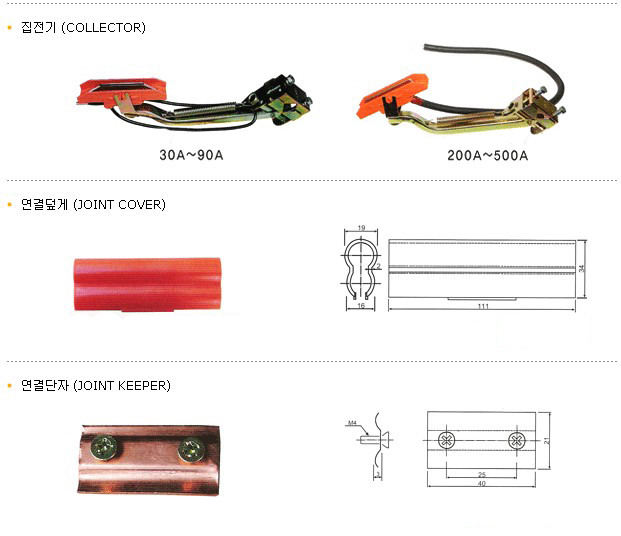

2  집진기 (COLLECTOR)  구동기기에 부착되어 TROLLEY BAR로부터 집전함.
3  연결덮개 (JOINT COVER)  BAR연결부분 COVER
4  연결단자 (JOINT KEEPER)  전류용량 60A이상 또는 온도변화가 심한 장소에서 설치 시 사용

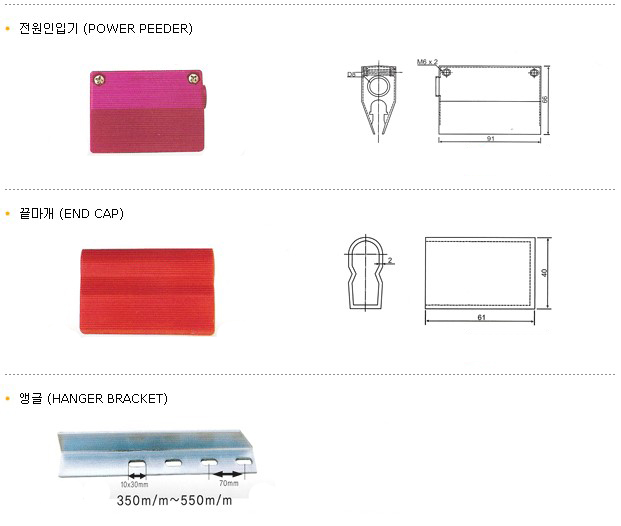

5  전원인입기 (POWER PEEDER)  BAR에 전원을 연결해줌
6  끝마개 (END CAP)  BAR 끝부분에 끼워준다.
7  앵글 (HANGER BRACKET)  ANGLE로 제작

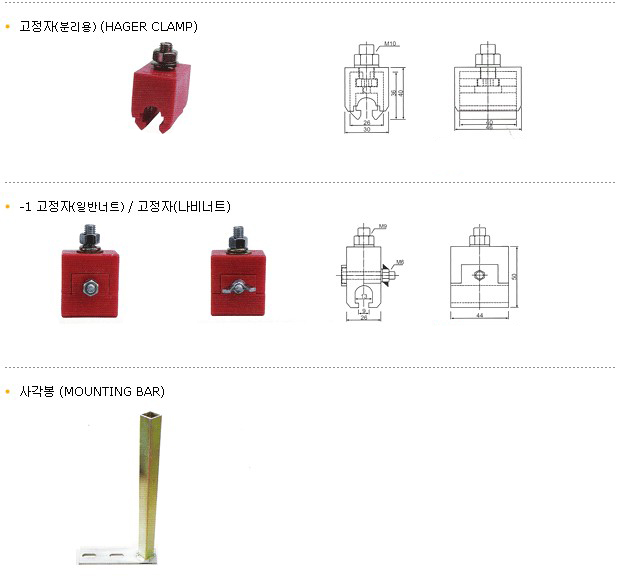

8  고정자 (HAGER CLAMP)  TROLLEY BAR를 BRACKET에 고정시켜줌
9  사각봉 (MOUNTING BAR)  COLLECTOR을 고정시킨다.
10  격리대 (EXPANSION SECTION)  주위 온도변화로 BAR가 팽창될 때 BAR의 휘어짐을 방지함.
　
　
유용허용전류(A) 길이(mm) 중량(kg) 품번(Item No)
60A 3000 2800 DST-3-06
90A 3000 3100 DST-3-09
200A 3000 3200 DST-3-20
300A 3000 3400 DST-3-30
500A 3000 5500 DST-3-50
750A 6000   DST-3-75
800~1200A 6000   DST-3-100
　
　
종류 품번 길이(m/m)
60-500A

DEJ-01

3000
　
주위온도(설치시) Gep Setting
10˚c 13mm
20˚c 19mm
30˚c 25mm

　
　
