나가사키(Nagasaki) 미니윈치 NS-M 시리즈

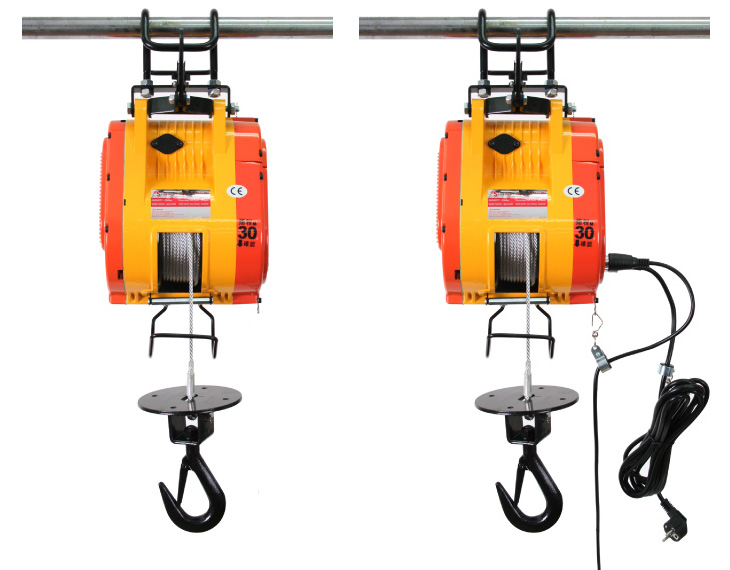

간편한 이동과 설치
아시방봉이 설치된 곳에서는 자유롭게 이동 및 설치가 가능합니다.

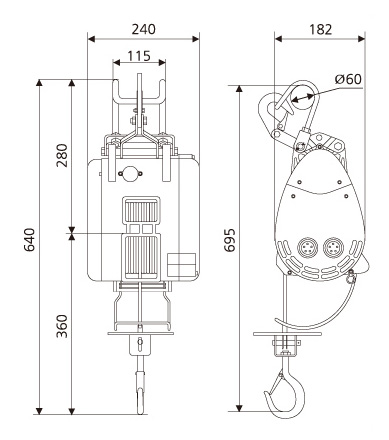

지름 Ø60의 아시방봉까지 사용이 가능합니다.

*주의사항 :
윈치 고정 고리를 이용하여 설치하신 후에 안전고리를 사용하여 항상 고정시켜 주세요. 안전고리로 윈치를 설치하지 말아 주세요.

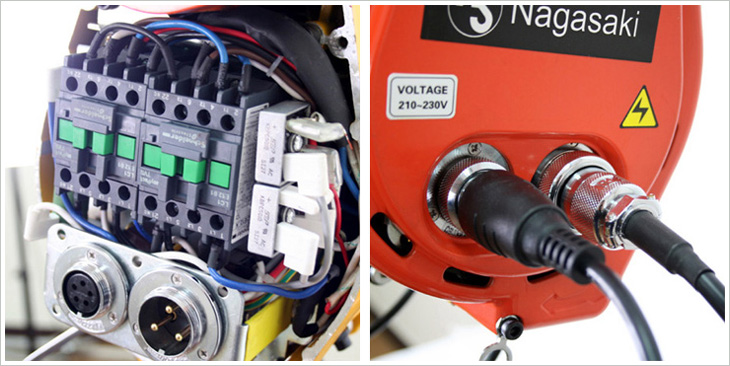

마그네트 장착
마그네트를 장착하여 조작선을 30M이상 연장하여 사용 가능하며 무선장치와 결합하여 무선 조정이 가능합니다.

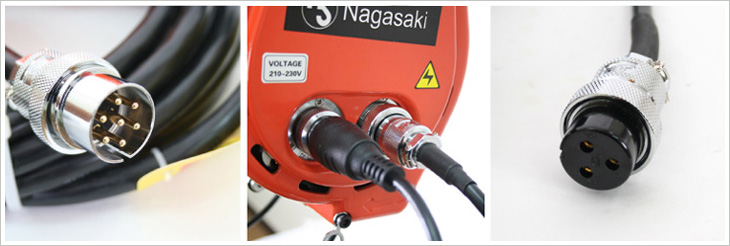

전원선과 리모컨선 2홀
전원선과 리모컨선이 별도로 분리가 되어 있어 전원선과 리모컨선의 연장이 용이합니다.


무선 리모콘 장착 가능
기본적으로 포함되어 있는 유선 리모콘 대신 무선 리모콘을 장착하여 사용이 가능합니다. 플러그 타입으로 되어있어 유무선 전환이 빠릅니다.

단, 무선 리시버는 고객님이 직접 설치하여 주셔야 합니다.

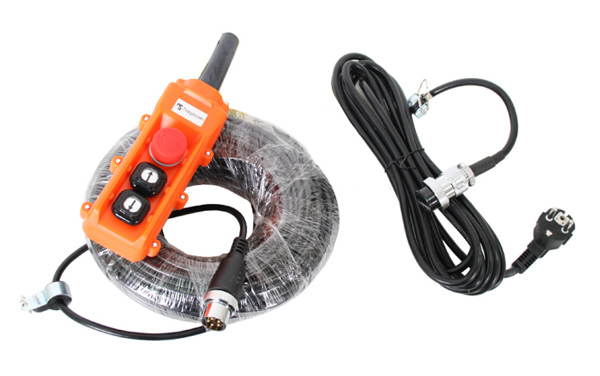

비상 버튼 장착
리모컨에 비상정지 버튼을 장착하여 비상 시 윈치를 멈출 수 있어 사고를 예방할 수 있습니다.

*주의사항 :
본 버튼은 긴급 시에 사용하는 것으로 일반적인 상황에서는 사용을 자제하여 주시기 바랍니다.

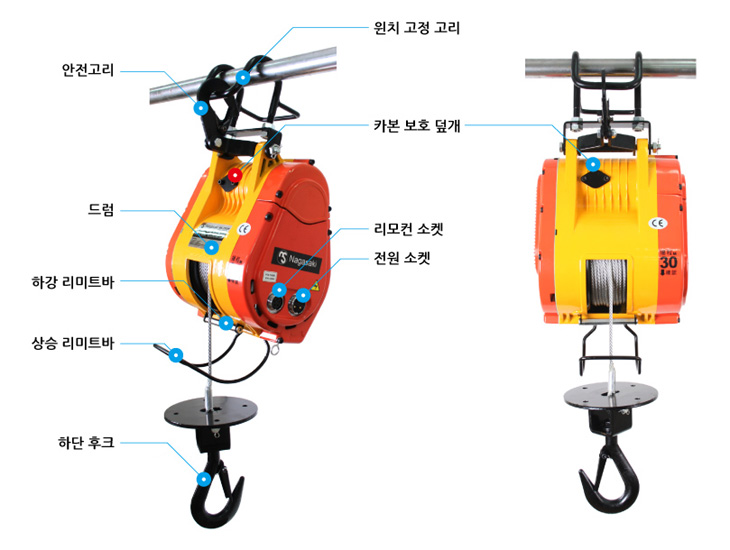

리미트바 장착
사용자의 안전과 제품의 파손을 막기위하여 하강 리미트바와 상승 리미트바를 장착하였습니다.

하강 리미트바는 와이어로프가 드럼에서 풀릴 때 일정 길이가 되면 하강이 멈추도록 설계가 되어 있습니다.

상승 리미트바는 와이어로프가 드럼에서 감길 때 일정 길이가 되면 상승이 멈추도록 설계가 되어 있습니다.

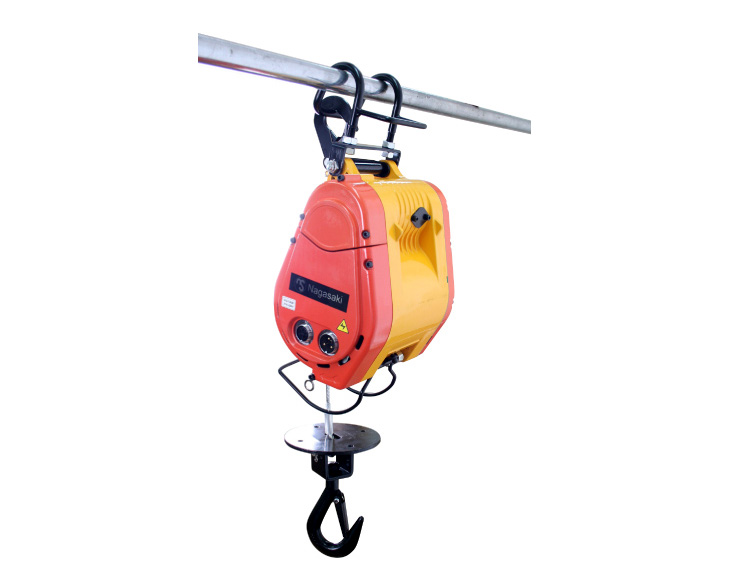

360˚회전 고리
물체를 걸 수 있는 하단 고리가 360˚회전이 가능하여 와이어의 꼬임을 방지합니다.

조립 가능합니다.



스위치 플러그 본체 전원 플러그



· 리모콘선 : 30m   · 전원선 : 4.8m   · 사용전력 : 단상 220V 60Hz
모델명 NS-250M NS-300M
최대용량 kg 250 300
와이어로프 Ø x M 5 x 30 5 x 30
속도 M / 분 19 12
모터 W 1,300 1,300
자체중량 kg 18 27.3
* 자체 중량은 와이어로프와 후크를 제외한 중량입니다.




· 최초 사용 전에 설명서를 숙지하시기 바랍니다.
· 본 제품은 사람 또는 동물 등의 운반을 할 수 없는 제품 입니다.
· 본 제품은 사용율(%ED)은 25% 입니다.
· 1시간 동안 사용시간(올리고 내리는 시간 전부)은 15분 내외 입니다.
· 사용빈도가 높은 경우 제품의 고장 또는 사고 위험이 있습니다.
· 최대용량의 약 80%를 사용하시는 것을 권장합니다.
· 사용율(%ED)을 초과하여 사용하실 경우 발생된 제품의 고장은 유상처리 됩니다.
· 최대용량을 초과하여 사용하실 경우 발생된 제품의 고장은 유상처리 됩니다.
· 단독으로 전원을 사용하시는 것을 권장합니다.
· 작동 중에는 와이어로프를 만지면 안전사고가 발생할 수 있으므로 만지지 말아주세요.
· 윈치를 장착하기 전 원형 파이프 또는 윈치 걸이대를 이용하여 견고하게 고정 시킨 후 윈치를 장착하여 주시기 바랍니다.
